点击图片查看原图技术数据

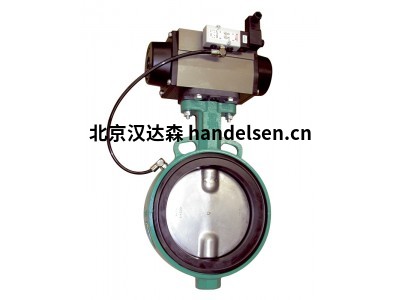

对夹式蝶阀或凸耳式蝶阀，安装在法兰之间符合 EN 1092 PN 10/16 或 ASME 等级 150。阀座无摩擦地安全关闭固体。由于处于关闭位置的阀座环的气动加压，阀门切换时没有摩擦，阀座和阀盘之间没有预紧力。这样可以避免磨损迹象。
尺寸DN 50 – DN 150
面对面尺寸DIN EN 558 line 20 API 609 表 1
安装法兰DIN EN ISO 5211
测试DIN EN 12266 P10 P11 P12 泄漏率 A
认证CE-Marking、TA Luft、FDA 批准、食品认证1935/2004，ATEX
软密封蝶阀 K07安装说明：
拆卸
将圆盘移动到“打开”位置。
卸下执行器。
松开并卸下阀瓣和阀杆之间的螺钉（衬胶阀瓣：首先卸下
内衬螺栓，然后拆下螺栓）。
从底部拆下支撑环、滑环和防尘密封圈。
阀门。
拆下调节环、滑环和防尘密封。
无张力地固定阀瓣并取下阀杆（根据阀门直径 a
需要压力/拉力为 20 吨的设备）。
拧下两个螺钉 - 与凸轮成 90° 堵塞 - 位于挡圈的两侧
这个座位;专座;席位。
取下座椅。
拆下轴承。
GEFA蝶阀系列：
GEFA软密封蝶阀型号：
gefa软密封蝶阀 KG7 凸耳式蝶阀，两件式阀体
gefa软密封蝶阀 KG9 对夹式蝶阀，两件式阀体
gefa软密封蝶阀 K17 凸耳式蝶阀，两件式阀体
gefa软密封蝶阀 K19 对夹式蝶阀，两件式阀体
gefa软密封蝶阀 K07 双法兰蝶阀，一体式阀体
gefa软密封蝶阀 KS9 对夹式或凸耳式蝶阀，充气式座圈
gefa软密封蝶阀 K08 对夹式蝶阀，一体式阀体
gefa软密封蝶阀 K11 对夹式蝶阀，两片式不锈钢阀体
gefa软密封蝶阀 K14 凸耳式蝶阀，两片式不锈钢阀体
gefa软密封蝶阀 KG2 对心对夹蝶阀，一体式蝶阀
gefa软密封蝶阀 KG4 中心凸耳式蝶阀，一体式阀体
gefa软密封蝶阀 DVGW 气体 KG2/4 具有 DVGW 天然气认证
gefa软密封蝶阀 DVGW 水 KG2/4 具有 DVGW 认证的水
