点击图片查看原图技术数据

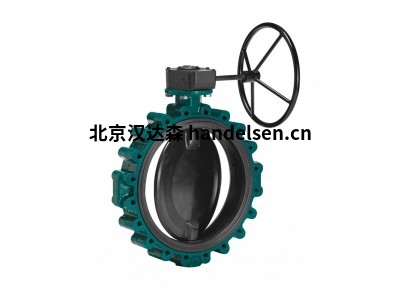

法兰之间安装的凸耳式蝶阀 EN 1092、PN 10、ASME 150 级。两件式阀体带有螺纹凸轮，用于从两侧进行牢固的法兰连接。一体式阀瓣和阀杆，高达 16 巴的气密性和真空密封性。管道可以从一侧的法兰上拆下。
尺寸DN 350 – DN 500
面对面尺寸DIN EN 558 line 20 API 609 table 1
安装法兰DIN EN ISO 5211
测试DIN EN 12266 P10 P11 P12 泄漏率 A
认证CE-Marking、TA Luft、FDA 批准、食品认证1935/2004，ATEX
从 DN 200 起，如果压差超过 13 bar，则必须使用肖氏硬度更高的座圈。
以下系列适用于最高 10 bar 的压差：
K11：DN 50-DN150
KG9 不锈钢外壳：DN200-DN300
KG2 / KG4 和 DN 600 的配件
安装法兰外壳作为端接件的蝶阀时，最大工作压力为6bar。
自由连接也必须用反向法兰固定。
K 系列可选真空密封，最高可达 1x10-2 mbar
与产品接触的部件的适用性及其耐化学性必须在使用前进行检查。
必须明确系统的调试。
不得超过通常的流量。
振动、水锤和气蚀以及磨蚀性介质成分会导致损坏
并影响阀门的使用寿命。
管件不得用作管道导向装置的支撑元件或用作垂直梯子。
这包括执行器，例如手柄、齿轮、驱动器、反馈和控制系统。
使用手柄、手轮和紧急手动开关装置进行操作时，必须确保
有足够的操作空间。
阀门的接地
如果蝶阀带有防静电装置并用于潜在爆炸区域，则
调试以在现场将提供的接地片有效连接到等电位连接电缆。
操作说明安装/操作
K系列软密封蝶阀
GEFA蝶阀系列：
GEFA软密封蝶阀型号：
gefa软密封蝶阀 KG7 凸耳式蝶阀，两件式阀体
gefa软密封蝶阀 KG9 对夹式蝶阀，两件式阀体
gefa软密封蝶阀 K17 凸耳式蝶阀，两件式阀体
gefa软密封蝶阀 K19 对夹式蝶阀，两件式阀体
gefa软密封蝶阀 K07 双法兰蝶阀，一体式阀体
gefa软密封蝶阀 KS9 对夹式或凸耳式蝶阀，充气式座圈
gefa软密封蝶阀 K08 对夹式蝶阀，一体式阀体
gefa软密封蝶阀 K11 对夹式蝶阀，两片式不锈钢阀体
gefa软密封蝶阀 K14 凸耳式蝶阀，两片式不锈钢阀体
gefa软密封蝶阀 KG2 对心对夹蝶阀，一体式蝶阀
gefa软密封蝶阀 KG4 中心凸耳式蝶阀，一体式阀体
gefa软密封蝶阀 DVGW 气体 KG2/4 具有 DVGW 天然气认证
gefa软密封蝶阀 DVGW 水 KG2/4 具有 DVGW 认证的水
